模块化集装箱建筑应用之隔离酒店

　　近年来，社会公共卫生、自然灾害等事件频发，距离2020年初的新冠疫情爆发虽已过去一段时日，然而至今还未完全消退，仍然存在快速传播的可能，影响着国内甚至全球民众的正常生活。通过有效措施防患于未然、及时救灾解难把损失降到最低，成为防灾减灾工作的关键。

　　鉴于中集箱式钢结构集成模块化建筑体系的优势，能够快速反应大规模项目、急工期需求，工厂与现场并行建造，较传统建筑模式节约50%以上施工工期;此外，钢结构较混凝土轻，在生产、运输和吊装方面都较为便捷高效，且能满足项目可移动、易扩建的灵活性优势，故多次被广泛应用于抗疫应急、抢险救灾等领域。



案例展示

　　香港竹篙湾检疫中心3A项目共计901个隔离房模块，其中包含810间标准隔离房、20间无障碍隔离房(由40个隔离模块组成)、7间医护人员宿舍和44间功能房模块，建筑面积约为17,000平米。

　　每个标准隔离模块房面积为18平，内设独立卫生间，配备热水器、淋浴、空调、床铺、桌椅、晾衣架等基本设施，尽最大可能满足入住者的生活需求。

　　检疫中心特别设置了20套无障碍隔离间，面积约36平，提供畅通易达的洗手间和淋浴设备，以便协助轮椅使用者接受检疫，同时提供2个床位，可满足亲属或看护者入住。

　　此外，检疫中心还设有专供医护人员休息的住宿房间和接待厅、餐厅、警卫室、医疗站、医疗指挥中心、诊疗室、物资分配室、配电房等完善配套设施，使现场形成了一个完善的体系中心。

　　本项目属于临时应急需求，新冠肺炎疫情结束后，根据香港特区政府计划安排，该项目模块将在进行全面消毒杀菌后，搬迁到政府指定的其他区域，组合成4层楼的公共过渡房，继续服务香港市民。



案例展示

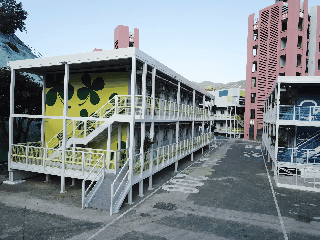

　　香港八乡模块化紧急防疫观察中心项目属于临时应急需求，新冠肺炎疫情结束后，根据香港特区政府计划安排，该项目120个模块在进行全面消毒杀菌后，将迁移到政府指定的其他地方建成公共过渡房，继续服务香港市民。尤迪介绍，模块化建筑现场建造速度快，符合香港建筑标准，作为永久性建筑(满足50年设计使用年限)可以腾挪迁移到不同地方循环使用，“未来，中集模块化也将全力配合香港特区政府建设公共过渡房需求，提供优质的产品和服务，为香港经济社会发展贡献积极力量。”

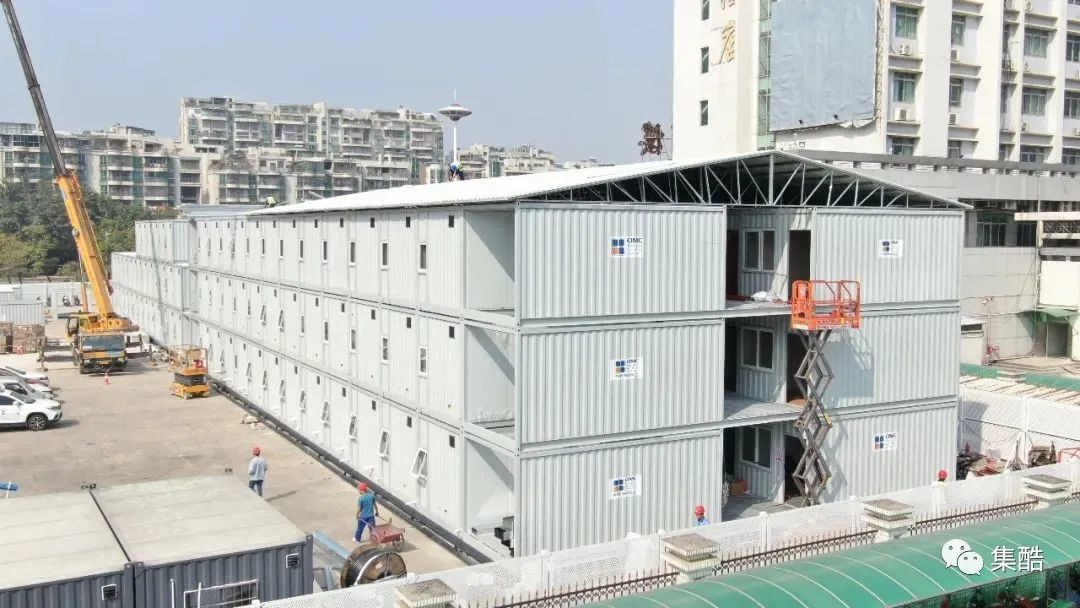

　　八乡紧急防疫观察中心项目共6栋楼，提供120套单人房，每栋楼为2层楼建筑，1-4号楼每层8个房间，5-6号楼为每层14房间，共由120台模块组成。为助力香港抗疫，中集模块化在接到任务后，紧急协调资源，在做好严格防疫措施的基础上，于2020年2月23日立即开始进行钢结构生产。3月18日，第一批模块发往香港，并开始现场吊装。3月21日，第二批模块发往香港。4月20日，所有模块吊装完成。

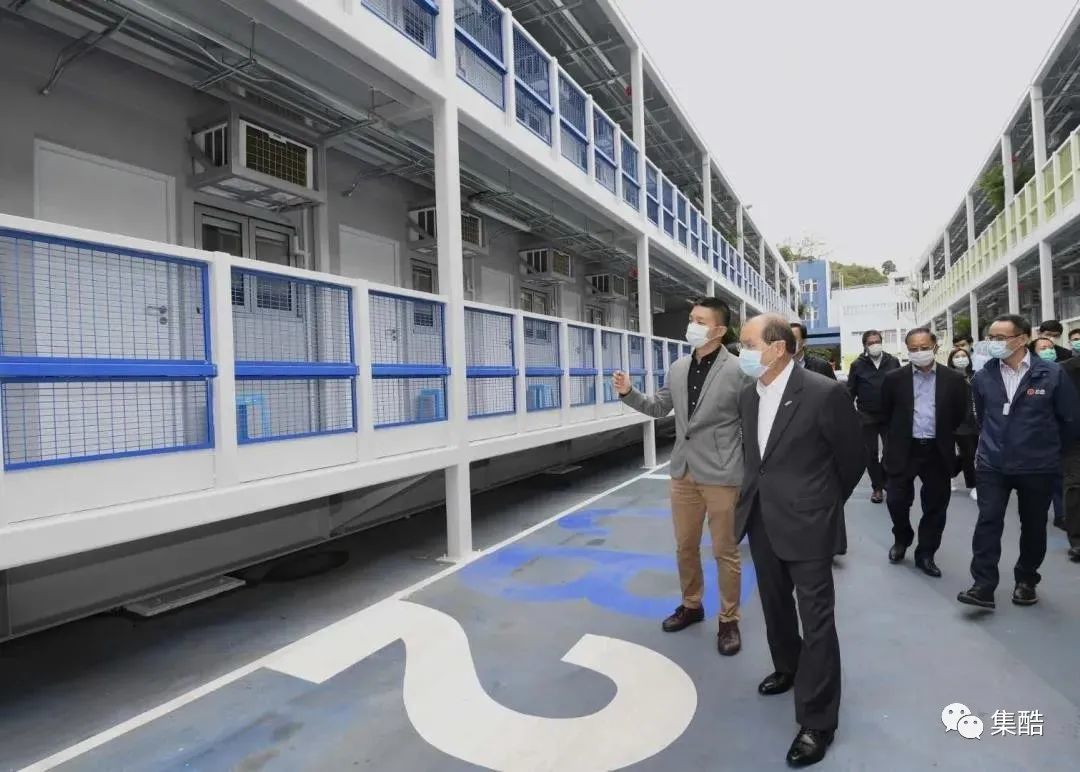

　　香港政务司司长张建宗到访八乡少年警讯中心，视察即将投入使用的新增临时检疫房间



案例展示

　　项目位于江门市新会区汽车总站旁，占地面积约5,000㎡，3层，由254间建筑模块组成，其中有单人房162间，双人房50间，共计262个床位。

　　项目整体设计采用钢结构集成模块建筑体系，主体结构、室内外配套设施均满足国家建筑规范要求。经设计院、审图机构签字盖章，符合国家相关设计标准。项目设计充分考虑原场地现有设施及环境，尽可能减少对现场环境的破坏或变更，实现防疫防控及快速搭建的要求。

室内效果

模块进场吊装

功能区模块安装

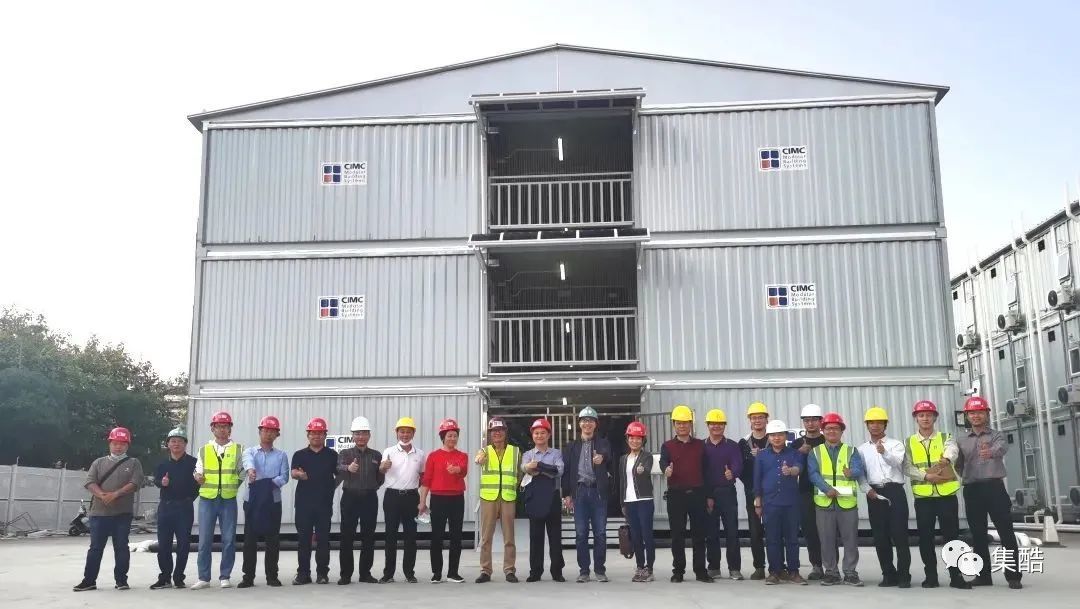

联合竣工验收工作人员合影



案例展示

　　项目位于江门市江海区客运总站内，建筑面积2,000㎡。建筑整体呈蝶字型布局，由78间建筑模块组成，其中包含有单人房66间，双人房10间，1间登记室及1间消杀室，酒店房间室内面积为18平方。

　　除满足基础的应急隔离需求以外，优化了项目方案设计和品质。房间室内参照北欧极简风格设计，并充分考虑人文居住舒适度，减少隔离居住的压抑感。

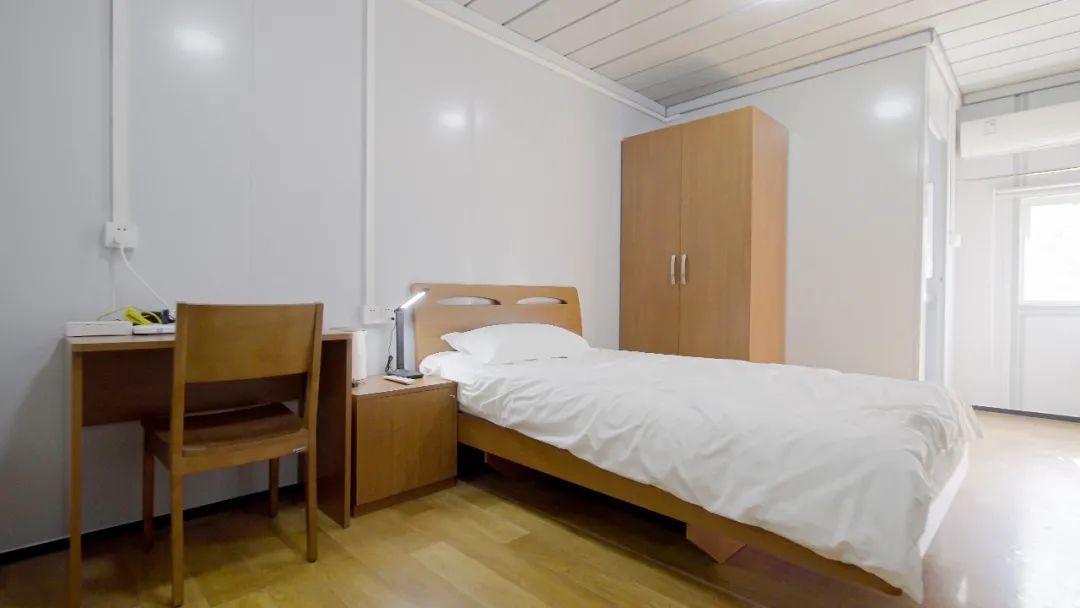

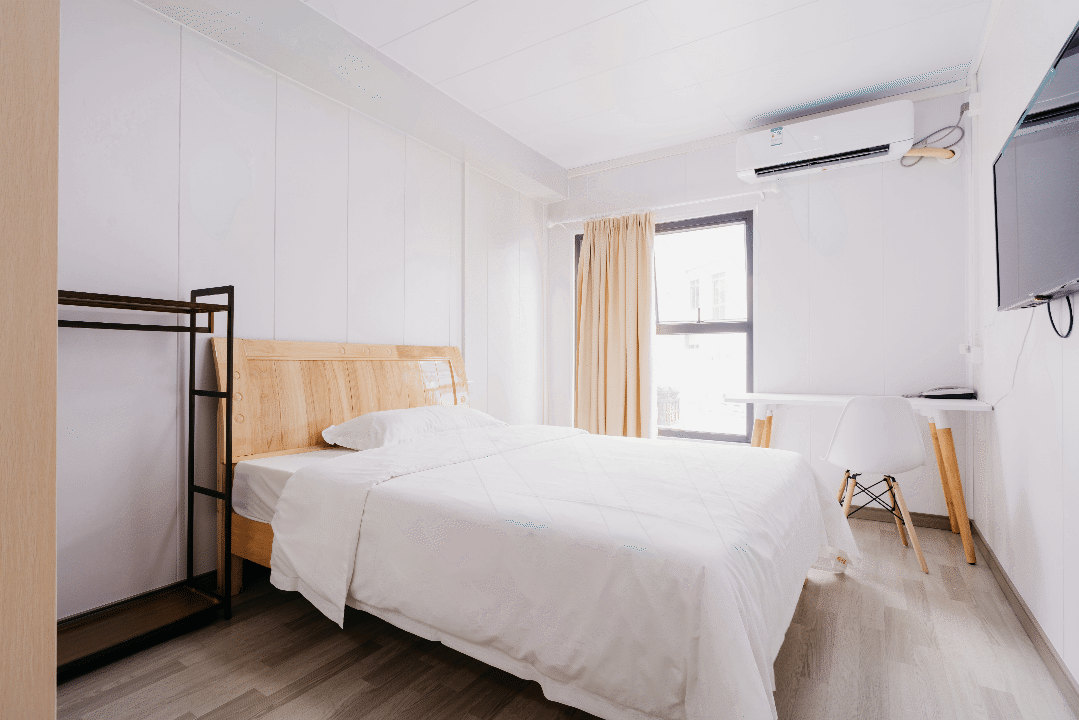

酒店房间室内布置温馨整洁



案例展示

　　深圳市三医作为深圳市新型冠状病毒感染肺炎的唯一定点收治医院，是深圳市防疫战役的主战场，按照深圳市政府“宁可备而不用，不可用而不备”的要求，建设深圳市三医二期工程应急院区，从而保障病患数量高峰时期的收治能力。同时，为保障一线医护人员的基本生活条件，切实做好长期“战斗”的准备，深圳市要求又快又好建成深圳市三医应急院区医护人员公寓楼。

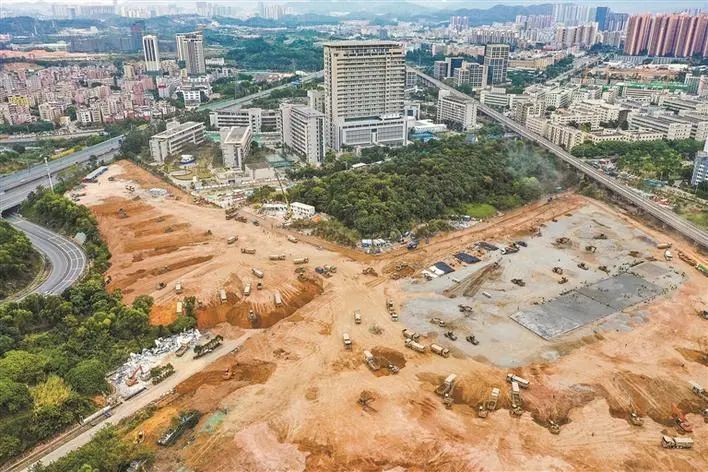

深三院二期工程应急院区项目现场
(图片来源：深圳特区报)

　　中集设计院团队迅速完成了三套设计方案，并与总包方中建科工集团共同评议出最佳方案：公寓楼共三层，共27个模块，每层7间四人房公寓(可更改为双人间或单人间)，最大可容纳84名医护人员。房间内配置卫生间、淋浴间、盥洗间、储藏区、独立阳台等5个功能区，干湿分离。每层楼还配置开放式休闲区、多功能房、开水房、洗衣房等公共服务配套设施。高标准的配置，可以让这些在“战役”的白衣天使获得充足和高质量的休息。

　　因项目工期只有不到20天，为确保规定时间内完成交付，在取得相关客户方同意后，中集模块化紧急从华东地区调用年后即将投入使用的景德镇圣莫妮卡学校学生公寓建筑模块，改建成医护人员公寓模块。

　　在迅速完成项目现场施工图设计，组织现场管理、模块运送方案后，立即协调中建科工对施工现场进行土地平整、安装墩基等工作，同时协调华东地区的模块调运，仅2天所有模块抵达深圳现场。风雨兼程，现场24小时不间断进行吊装工作。在各方的支持下，项目于2月12日凌晨正式封顶。2月18日按时完工。



案例展示

　　9月22日，中国侨都健康驿站项目顺利启动发运仪式，首批建筑模块已经完成预制并快速运往项目现场进行吊装，建筑模块的设计、材料采购、生产制作总体周期仅为3周，整体预制率高达90%以上！

　　该项目采用设计、采购、施工的交钥匙总承包模式，占地面积约8,762㎡，模块数641间，模块建筑面积14,554㎡，客房500间，功能房87间，楼梯房54间。

　　为充分考虑与周围现有建筑的特点以及周边的环境融合匹配，展现人文关怀，健康驿站建筑墙体外立面采用轻松活泼的彩虹色为饰面，浅色调为主的现代风格易给人以轻松、愉悦的感受。

▲ 项目效果仅为示意

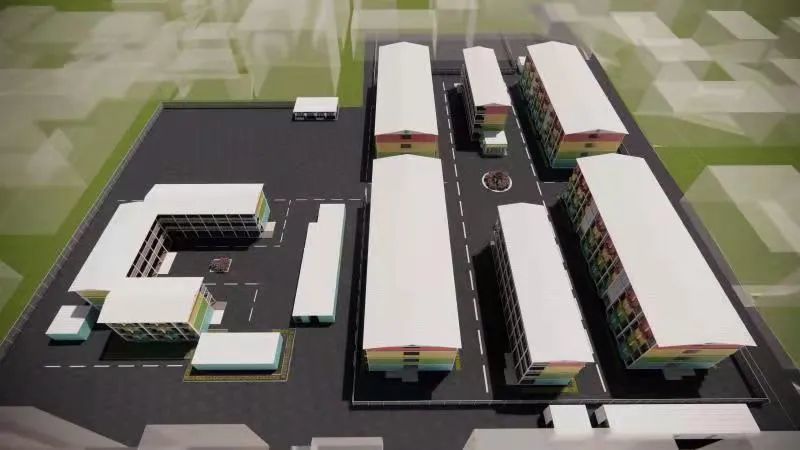

　　同时，健康驿站根据场地实际形状及防疫要求，在整体上严格执行“三区两通道”的布局要求，平面布局呈中轴对称的鱼骨状形式，分为清洁区、半污染区和污染区以及医务人员通道和隔离人员通道。以确保分区隔离管理效率，降低疫情传播风险。

▲ 项目效果仅为示意

　　为提升整体居住体验，健康驿站的房间设计和装修上均采用星级酒店标准，设置为3m*6.3m的大空间，增设大落地窗，在改善室内光线的同时还可欣赏到窗外的绿水青山，让人们在隔离和工作期间能够舒缓身心。

　　室内卫生间采用了整体卫浴，管道采用下沉式设计，使卫生间地面与房间内地面保持同一水平，提升了客人入住体验和安全性。

▲ 项目效果仅为示意

　　此外，酒店内设置酒店式管井，能够保证所有线管暗装，改善整体外观效果。

　　项目的整体规划方案设计体现了中集MBS团队针对检疫隔离酒店产品，不断迭代、不断优化、尽心尽力、尽善尽美的精神。

▲ 项目效果仅为示意

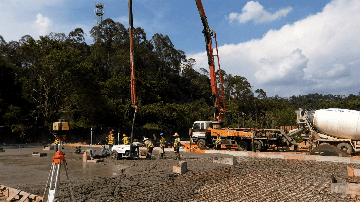

项目现场完成场地平整、模块钢墩安装、管道预埋等基础施工

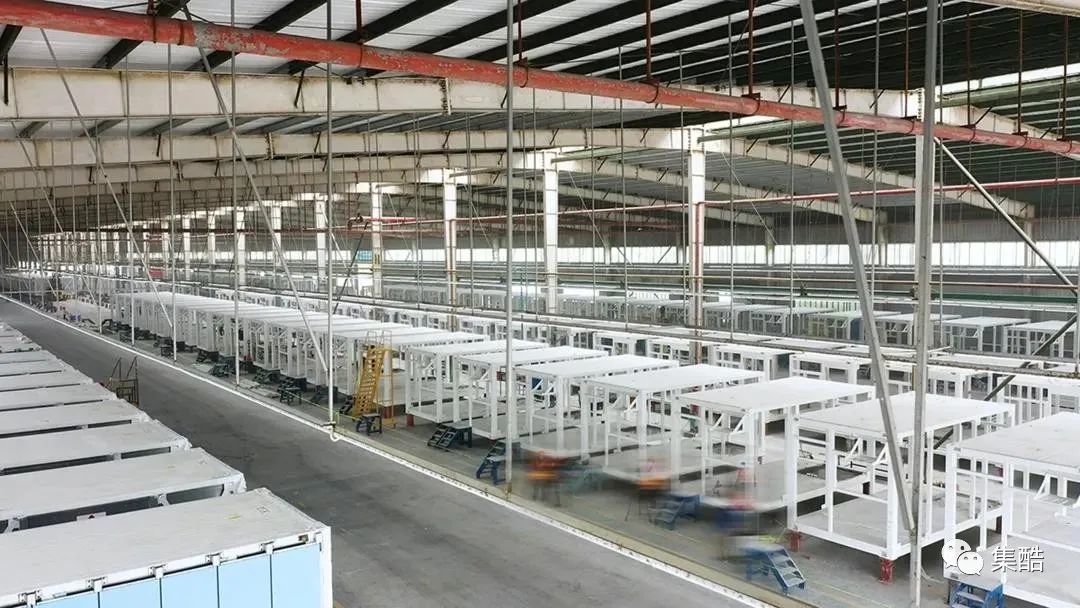

标准化建筑模块同步在工厂流水线上批量进行钢结构预制、内部精装修和水电系统安装

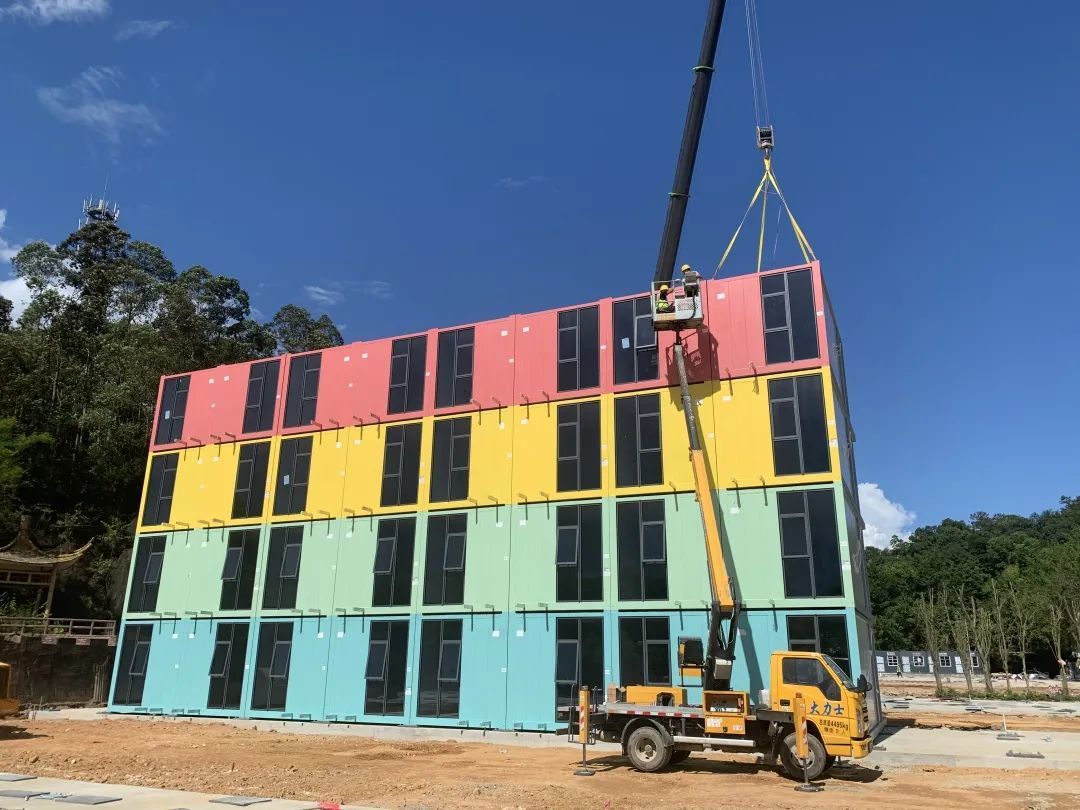

　　模块预制过程中会经过多次严格的品质检测，模块在通过质检后即被运往项目现场快速进行吊装。
